電動調節閥

您的位置：首頁>>產品展示>>電動調節閥

ZDLP(M)型電子式電動調節閥

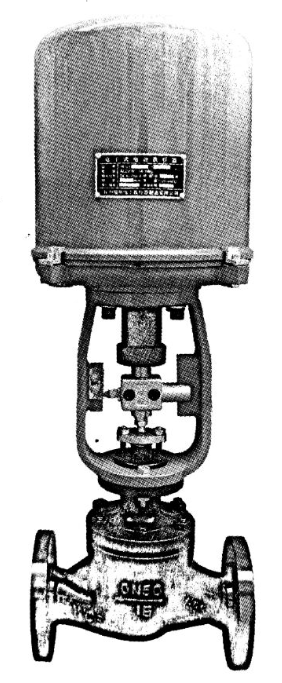

圖片展示

產品描述

產品型號：ZDLP(M)型閥
產品特點：ZDLP(M)型電子式電動調節閥

詳細介紹

ZDLP(M)型電子式電動調節閥

ZDLP、ZDLN型電子式電動單座、套筒調節閥，接受調節儀表傳來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

本系列產品公稱通徑由20至300mm，公稱壓力有1.6/4.0/6.4MPa，接受信號為0~10mA.DC或4~20mA.DC，使用溫度范圍有40℃~~50℃。其中電動單座調節閥適用于壓差較小，介質年度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏較大的場合。

公稱通徑DN（mm）閥底直徑DN		20				25	32	40	50	65	80	100	125	150	200	250	300
		10	12	15	20
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm）		10				16		25		40			60			100
公稱壓力PN（Mpa)		1.6/4.0/6.4

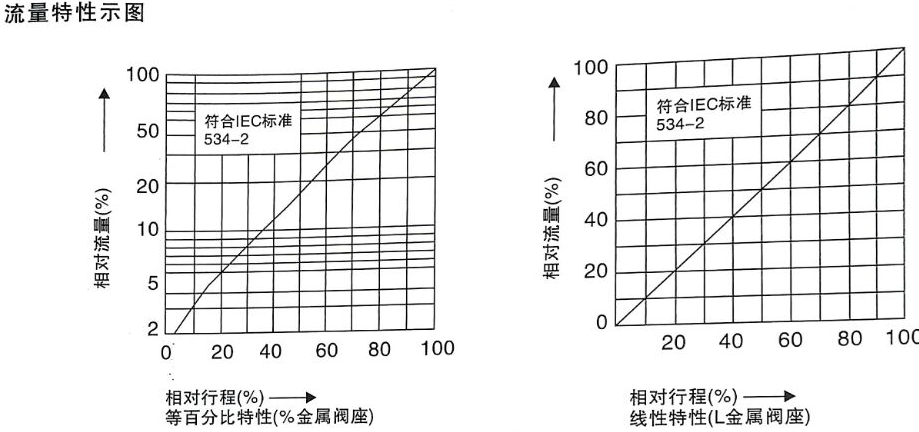

固有流量特性		直線、等百分比
固有可調比R		50:1
允許泄漏量	單座	硬密封：IV級、軟密封：IV級
	套筒	硬密封：IV級、軟密封：IV級
工作溫度t（℃）		-20~200、-40~250、-40~450、-60~450
信號范圍（DC）		0~10mA、4~20mA、1~5V、0~10V
電源電壓		220V、500Hz
作用方式		電開式、電關式
信號故障時閥狀態		全開、開關、保位

注：本品性能指標貫徹GB/T4213/92

零件名稱	材料
閥體、閥蓋	HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯	1Cr18Ni9T、司鈦萊合金堆焊、增強聚四氫乙烯
填料	聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套	2Cr13
墊片	橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

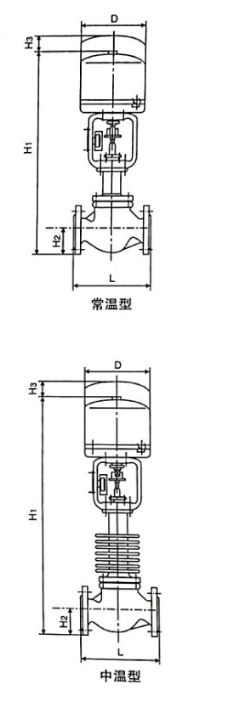

外形尺寸

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭距離L	PN16	181	184	205	222	254	276	298	352	420	451	600	680	850
	PN40	194	197	210	235	267	292	317	368	420	473	615	680	850
	PN64	206	210	220	251	286	311	337	394	450	508	650	690	800
常溫型閥蓋H1	PN16	756	781	803	928	945	1260	1270	1294	1515	1540	1565	1816	2180
	PN40	766	791	813	938	955	1260	1270	13.29	1545	1560	1605	1892	2130
	PN64	773	803	833	965	100	1280	1300	1338	1575	1620	1675	1936	2202
中溫型閥蓋H1	PN16	956	981	1003	1128	1145	1510	1520	1544	1835	1860	1885	2166	2530
	PN40	966	991	1013	1138	1155	1510	1520	1579	1865	1880	1925	2245	2480
	PN64	973	1003	1033	1165	1200	1530	1550	1588	1895	1940	1995	22586	2550
?D		225					257				310
H2	PN16	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64	63	68	75	83	88	100	105	125	148	170	203	235	265
H3		87			90
法蘭標準		GB：1.6/2.5/4.0/6.4MPa ANSI：150/300/600Lb JIS：10K、20K、30K

注：本產品性能指標貫徹GB/T4213/92

訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
